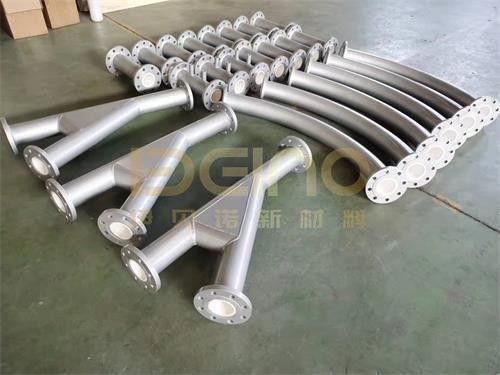

ধাক্কা প্রতিরোধী সিরামিক স্লিভ আচ্ছাদিত পাইপ ফিটিং

ঘষিয়া পদার্থ পরিবহনের জন্য সিরামিক স্লিভ-রেখাযুক্ত পাইপ ফিটিংস

ঘষিয়া পদার্থ পরিবহণ ব্যবস্থায়, কনুই, টি এবং অন্যান্য পাইপ ফিটিংস প্রায়শই সোজা পাইপের অংশের চেয়ে বেশি মনোযোগের প্রয়োজন হয়। যখন কণাগুলি দিক পরিবর্তন করে, তখন স্থানীয় প্রভাব এবং ক্ষয় পরিধানকে ত্বরান্বিত করতে পারে, বিশেষ করে বাঁক এবং প্রবাহের পরিবর্তনে।

তবে, একটি পরিধান করা ফিটিং প্রতিস্থাপন করার জন্য একটি শক্ত আস্তরণের উপাদান নির্বাচন করার চেয়ে বেশি কিছু জড়িত। নতুন উপাদানটিকে অবশ্যই বিদ্যমান পাইপলাইনের মাত্রা, সংযোগের ব্যবস্থা এবং অপারেটিং অবস্থার সাথে মিলতে হবে।

ELACERA সিরামিক স্লিভ-রেখাযুক্ত পাইপ ফিটিংস ঘষিয়া পদার্থ দ্বারা উন্মুক্ত পৃষ্ঠগুলিকে রক্ষা করার জন্য একটি অভ্যন্তরীণ অ্যালুমিনা সিরামিক আস্তরণ সহ একটি ইস্পাত বাইরের শেলকে একত্রিত করে। নতুন ইনস্টলেশন বা প্রতিস্থাপন প্রকল্পের জন্য কাস্টম কনফিগারেশন পর্যালোচনা করা যেতে পারে।

পণ্যের গঠন: বাইরে ইস্পাত সুরক্ষা, ভিতরে সিরামিক পরিধান প্রতিরোধ

ফিটিংটিতে একটি কাঠামোগত ইস্পাত শেল এবং অ্যালুমিনা সিরামিক স্লিভ বা রিং থেকে তৈরি একটি অভ্যন্তরীণ আস্তরণ রয়েছে।

ইস্পাত শেল যান্ত্রিক সহায়তা প্রদান করে এবং প্রয়োজনীয় পাইপ সংযোগগুলি অন্তর্ভুক্ত করে। সিরামিক আস্তরণ পরিহিত উপাদানের সংস্পর্শে পরিধান-প্রতিরোধী পৃষ্ঠ তৈরি করে।

সিরামিক টাইল লাইনিংয়ের বিপরীতে, যা পৃথক টাইলস থেকে একত্রিত হয়, একটি সিরামিক স্লিভ লাইনিং নলাকার সিরামিক বিভাগ ব্যবহার করে। সংলগ্ন স্লিভ বিভাগগুলি পাইপের অক্ষ বরাবর জয়েন্ট তৈরি করে এবং ফিটিং জ্যামিতির সাথে বিন্যাসটি মানিয়ে নিতে হবে।

কনুই, টি এবং রিডিউসারগুলির জন্য, একটি স্লিভ-রেখাযুক্ত ডিজাইনের সম্ভাব্যতা উপাদানের মাত্রা, প্রবাহ-পথের জ্যামিতি এবং উত্পাদন পদ্ধতির উপর নির্ভর করে।

মূল পণ্যের বৈশিষ্ট্য

অ্যালুমিনা সিরামিক পরিধান পৃষ্ঠ: ঘষিয়া পদার্থ কণাগুলির সংস্পর্শ থেকে অভ্যন্তরীণ ইস্পাত প্রাচীরকে রক্ষা করে।

ইস্পাত বাইরের কাঠামো: কাঠামোগত সহায়তা প্রদান করে এবং শিল্প পাইপিং সিস্টেমে একীকরণের অনুমতি দেয়।

সিরামিক স্লিভ নির্মাণ: ছোট সিরামিক টাইলসের প্রচলিত বিন্যাসের পরিবর্তে গঠিত সিরামিক লাইনিং বিভাগ ব্যবহার করে।

কাস্টম মাত্রা: পাইপের ব্যাস, সমাপ্ত বোর, সামগ্রিক দৈর্ঘ্য এবং ফিটিং জ্যামিতি প্রকল্পের অঙ্কনের বিপরীতে পর্যালোচনা করা যেতে পারে।

ফ্লেঞ্জড সংযোগ: নির্দিষ্ট ফ্ল্যাঞ্জ স্ট্যান্ডার্ডের সাপেক্ষে বোল্টেড পাইপ জয়েন্টগুলির প্রয়োজন এমন ইনস্টলেশনগুলির জন্য উপযুক্ত।

প্রতিস্থাপনযোগ্য পাইপ বিভাগ: পাইপিং ডিজাইন উপযুক্ত ফ্ল্যাঞ্জড সংযোগগুলি অন্তর্ভুক্ত করলে পরিকল্পিত রক্ষণাবেক্ষণে সহায়তা করতে পারে।

প্রযুক্তিগত বৈশিষ্ট্য

ব্যাস পরিসীমাগুলি বিদ্যমান পণ্যের স্পেসিফিকেশন থেকে রেফারেন্স এবং প্রতিটি সম্ভাব্য সংমিশ্রণকে প্রতিনিধিত্ব করে না। প্রতিটি ফিটিংয়ের জন্য চূড়ান্ত মাত্রা, লাইনিং পুরুত্ব এবং উত্পাদন সম্ভাব্যতা নিশ্চিত করতে হবে।

একটি সিরামিক-রেখাযুক্ত ফিটিং নির্বাচন করার সময় কী পরীক্ষা করা উচিত?

রক্ষণাবেক্ষণ প্রকৌশলী এবং ক্রয় দলের জন্য, তিনটি বিবরণ বিশেষভাবে গুরুত্বপূর্ণ।

সমাপ্ত অভ্যন্তরীণ ব্যাস

সিরামিক লাইনিং আনলাইন্ড ইস্পাত পাইপের তুলনায় উপলব্ধ অভ্যন্তরীণ ব্যাস হ্রাস করে।

একটি বিদ্যমান ফিটিং প্রতিস্থাপন করার সময়, সমাপ্ত বোরটি সংলগ্ন পাইপের অংশগুলির বিপরীতে পরীক্ষা করা উচিত। আকস্মিক অভ্যন্তরীণ ব্যাসের পরিবর্তনগুলি উপাদানের প্রবাহকে প্রভাবিত করতে পারে এবং ঘনীভূত কণা প্রভাবের ক্ষেত্র তৈরি করতে পারে।

সংযোগগুলিতে সিরামিক লাইনিং

সিরামিক লাইনিং এবং পাইপ সংযোগের মধ্যে রূপান্তর সাবধানে বিবেচনা করা প্রয়োজন।

লাইনিং প্রান্তের কাছে একটি উন্মুক্ত ইস্পাত বিভাগ স্থানীয় পরিধানের শিকার হতে পারে। একটি অনুপযুক্ত রূপান্তর পরিবাহিত উপাদানের পথে একটি বাধা তৈরি করতে পারে।

অতএব, উত্পাদনের আগে সিরামিক সমাপ্তির অবস্থান, প্রান্ত সুরক্ষা এবং সিলিং ব্যবস্থা পর্যালোচনা করা উচিত।

ফিটিং জ্যামিতি এবং ফ্ল্যাঞ্জ সামঞ্জস্যতা

একটি কনুইয়ের জন্য, বাঁকের ব্যাসার্ধ, বাঁকের কোণ এবং সামগ্রিক মাত্রা বিদ্যমান পাইপলাইনের মধ্যে এটি কীভাবে ফিট করে তা প্রভাবিত করে।

একটি টি-এর জন্য, শাখার ব্যাস, শাখার কোণ এবং অভ্যন্তরীণ রূপান্তর অতিরিক্ত মনোযোগের প্রয়োজন।

ফ্লেঞ্জড সংযোগগুলির জন্য, ফ্ল্যাঞ্জ স্ট্যান্ডার্ড, বোল্ট-হোল বিন্যাস, সিলিং ফেস এবং ইনস্টলেশন মাত্রা নির্দিষ্ট করতে হবে।

একটি সিরামিক-রেখাযুক্ত ফিটিং কেবল তার সিরামিক উপাদানের গ্রেড দ্বারা নয়, একটি সম্পূর্ণ পাইপ উপাদান হিসাবে নির্বাচন করা উচিত।

ঘষিয়া পদার্থ পরিবহণ ব্যবস্থায় প্রয়োগ

সিরামিক স্লিভ-রেখাযুক্ত পাইপ ফিটিংস ঘষিয়া পদার্থ পাউডার, দানাদার কঠিন পদার্থ এবং উপযুক্ত স্লারি অবস্থার সাথে জড়িত অ্যাপ্লিকেশনগুলির জন্য বিবেচনা করা যেতে পারে।

সাধারণ শিল্প অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে:

বিদ্যুৎ কেন্দ্র: ফ্লাই অ্যাশ এবং পালভারাইজড কয়লা পরিবহন

সিমেন্ট প্ল্যান্ট: ঘষিয়া পদার্থ পাউডার এবং কণা উপাদানের স্থানান্তর

খনি ও খনিজ প্রক্রিয়াকরণ: নির্বাচিত খনিজ পরিবহন পাইপলাইন

ইস্পাত প্ল্যান্ট: ধুলো সংগ্রহ এবং বাল্ক উপাদান হ্যান্ডলিং সিস্টেম

শিল্প উপাদান হ্যান্ডলিং: পাইপের অংশগুলি দিক পরিবর্তন এবং স্থানীয় ক্ষয়ের সংস্পর্শে আসে

অপারেটিং শর্তগুলি পৃথকভাবে মূল্যায়ন করা উচিত। কণার কঠোরতা, আকার, ঘনত্ব, পরিবহণ বেগ, তাপমাত্রা এবং রাসায়নিক পরিবেশ সবই লাইনিং নির্বাচনকে প্রভাবিত করতে পারে।

একটি ঘষিয়া পদার্থ পরিবহণ ব্যবস্থার জন্য উপযুক্ত একটি সিরামিক লাইনিং অন্য ব্যবস্থার জন্য উপযুক্ত নাও হতে পারে যার অপারেটিং শর্তগুলি উল্লেখযোগ্যভাবে ভিন্ন।

নতুন এবং বিদ্যমান পাইপলাইনের জন্য কাস্টম উত্পাদন

প্রতিস্থাপন প্রকল্পের জন্য, একটি বিদ্যমান পাইপ অঙ্কন প্রায়শই সবচেয়ে দরকারী সূচনা বিন্দু।

ELACERA প্রয়োজনীয় ফিটিং কনফিগারেশন এবং মাত্রিক তথ্য পর্যালোচনা করতে পারে, যার মধ্যে রয়েছে:

• পাইপের বাইরের ব্যাস এবং প্রয়োজনীয় সমাপ্ত বোর
• কনুই কোণ, বাঁকের ব্যাসার্ধ বা শাখার জ্যামিতি
• ইস্পাত শেল উপাদান এবং প্রাচীর পুরুত্ব
• অ্যালুমিনা সিরামিক গ্রেড এবং লাইনিং পুরুত্ব
• ফ্ল্যাঞ্জ স্ট্যান্ডার্ড, চাপ শ্রেণী এবং বোল্ট-হোল বিন্যাস
• সামগ্রিক দৈর্ঘ্য এবং ইনস্টলেশন মাত্রা
• পরিবহিত উপাদান এবং অপারেটিং শর্তাবলী

যেখানে একটি অঙ্কন উপলব্ধ নেই, গ্রাহকরা প্রাথমিক প্রযুক্তিগত পর্যালোচনার জন্য পরিমাপ, ফটোগ্রাফ এবং বিদ্যমান পাইপের অংশের বিবরণ সরবরাহ করতে পারেন।

চূড়ান্ত উত্পাদন কনফিগারেশন উৎপাদনের আগে একটি অনুমোদিত অঙ্কনের মাধ্যমে নিশ্চিত করা উচিত।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১. সিরামিক লাইনিংয়ের পুরুত্ব কি ১০ মিমি-তে সীমাবদ্ধ?

না। ১০ মিমি সিরামিক লাইনিং একটি উপলব্ধ বিকল্প। পাইপের মাত্রা, পরিধানের অবস্থা এবং উত্পাদন সম্ভাব্যতা অনুসারে অন্যান্য লাইনিং পুরুত্ব পর্যালোচনা করা যেতে পারে।

প্রশ্ন ২. সিরামিক স্লিভ লাইনিং এবং সিরামিক টাইল লাইনিংয়ের মধ্যে পার্থক্য কী?

সিরামিক স্লিভ লাইনিং নলাকার সিরামিক বিভাগ ব্যবহার করে, যখন সিরামিক টাইল লাইনিং পৃথকভাবে সাজানো সিরামিক টাইলস নিয়ে গঠিত। তাদের জয়েন্ট প্যাটার্ন, ইনস্টলেশন পদ্ধতি এবং বিভিন্ন ফিটিং জ্যামিতির জন্য উপযুক্ততা ভিন্ন। লাইনিংয়ের ধরণটি প্রকৃত উপাদানের নকশা এবং পরিষেবার শর্তাবলী অনুসারে নির্বাচন করা উচিত।

প্রশ্ন ৩. আপনি কি আমাদের অঙ্কন অনুসারে কনুই এবং টি তৈরি করতে পারেন?

হ্যাঁ। কাস্টম কনুই, টি এবং অন্যান্য ফিটিং কনফিগারেশন গ্রাহকের অঙ্কন অনুসারে পর্যালোচনা করা যেতে পারে। প্রস্তাবিত সিরামিক স্লিভ কাঠামো ফিটিং জ্যামিতি এবং উত্পাদন প্রয়োজনীয়তার সাথে সামঞ্জস্যপূর্ণ হতে হবে।

প্রশ্ন ৪. সিরামিক লাইনিং কি অভ্যন্তরীণ ব্যাস হ্রাস করবে?

হ্যাঁ। সমাপ্ত বোর ইস্পাত পাইপের মাত্রা, সিরামিক পুরুত্ব এবং ইনস্টলেশন অনুমতির উপর নির্ভর করে। যদি পাইপলাইনের একটি নির্দিষ্ট সমাপ্ত অভ্যন্তরীণ ব্যাসের প্রয়োজন হয়, তবে এটি অঙ্কন বা অনুসন্ধানে স্পষ্টভাবে উল্লেখ করা উচিত।

প্রশ্ন ৫. প্রতিস্থাপন প্রকল্পের জন্য কি ফ্লেঞ্জড সংযোগ উপলব্ধ?

হ্যাঁ। প্রকল্পের প্রয়োজনীয়তা সাপেক্ষে ফ্লেঞ্জড কনফিগারেশন উপলব্ধ। গ্রাহকদের ফ্ল্যাঞ্জ স্ট্যান্ডার্ড, চাপ শ্রেণী, ফেস টাইপ, বোল্ট-হোল মাত্রা এবং প্রয়োজনীয় ফেস-টু-ফেস দৈর্ঘ্য নির্দিষ্ট করা উচিত।

প্রশ্ন ৬. সিরামিক স্লিভ রেখাযুক্ত ফিটিংস কি উচ্চ-তাপমাত্রা বা উচ্চ-চাপ পরিষেবা পরিচালনা করতে পারে?

সম্পূর্ণ ফিটিংয়ের উপযুক্ততা কেবল সিরামিক উপাদানের চেয়ে বেশি কিছুর উপর নির্ভর করে। ইস্পাত শেল, ফ্ল্যাঞ্জ বিন্যাস, সিরামিক ফিক্সিং সিস্টেম এবং অন্যান্য অ্যাসেম্বলি উপাদানগুলি নির্দিষ্ট অপারেটিং তাপমাত্রা এবং চাপের বিপরীতে মূল্যায়ন করা উচিত। উদ্ধৃতির আগে এই মানগুলি নিশ্চিত করা উচিত।

প্রশ্ন ৭. একটি উদ্ধৃতির জন্য আমাদের কী তথ্য সরবরাহ করা উচিত?

অনুগ্রহ করে আপনার অঙ্কন বা প্রয়োজনীয় মাত্রা, ফিটিংয়ের ধরণ, পরিমাণ, পরিবাহিত উপাদান, অপারেটিং তাপমাত্রা এবং চাপ এবং কোনও নির্দিষ্ট সিরামিক প্রয়োজনীয়তা পাঠান। কণার আকার, পরিবহণ বেগ এবং বিদ্যমান পরিধান সমস্যাগুলিও একটি উপযুক্ত লাইনিং বিন্যাস নির্বাচন করার জন্য সহায়ক।

একটি কাস্টম সিরামিক স্লিভ রেখাযুক্ত পাইপ ফিটিংয়ের অনুরোধ করুন

একটি প্রতিস্থাপন কনুই, একটি ফ্লেঞ্জড পাইপ ফিটিং, বা একটি ঘষিয়া পদার্থ পরিবহণ ব্যবস্থার জন্য একটি কাস্টম সমাধান খুঁজছেন?

ELACERA-কে আপনার অঙ্কন, প্রয়োজনীয় মাত্রা এবং অপারেটিং শর্তাবলী পাঠান। আমাদের দল একটি উদ্ধৃতি প্রদানের আগে সিরামিক স্লিভ লাইনিং বিন্যাস, সংযোগের প্রয়োজনীয়তা এবং উত্পাদন সম্ভাব্যতা পর্যালোচনা করতে পারে।
